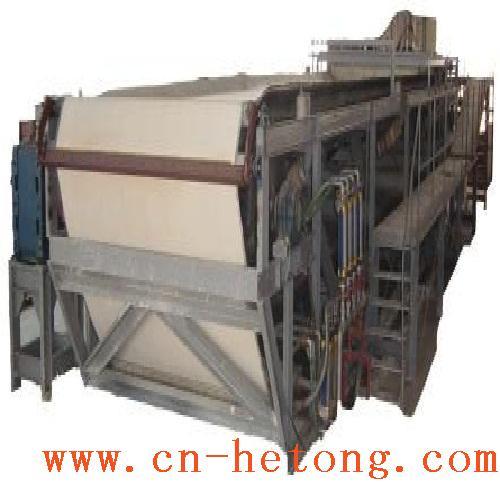

真空带式过滤机是我厂在引进国外同类产品技术基础上,自主开发的一种过滤固液分离设备。该设备采用了固定真空盒,胶带在真空盒上滑动,真空盒与胶带间构成运动密封的结构型式。它能连续自动完成过滤、滤饼洗涤、卸渣、滤布再生等工艺操作,并且母液有与滤饼洗涤液可以分段收集。具有过滤效率高、生产能力大、洗涤效率好,滤饼水分低、操作灵活、维护简单等优点。胶带机经我厂多年改进和完善,产品的技术性能和质量已达到了国际先进水平,已广泛应用于冶金、矿山、化工、电厂湿法烟气脱硫、煤化工、造纸、食品、制药及环保等行业。
适用对象: 矿冶|化肥|医药|染料|制碱|发酵|稀土|无机盐|造纸|环保|污水处理|固液分离|烟气脱硫|尾矿干排|化工脱水
1.环型橡胶排液带,抗拉强度大,使用寿命长。
2.真空盒和胶带间设有环形摩擦带,并以水进行密封和润滑,可维持较高的真空度,并有利于减少摩擦带的摩擦。
3.胶带采用心轴式密封托辊或水膜支撑,减少了运行阻力,有利于延长胶带的使用寿命。
4.真空排液灌采用自由落差式(高位排液),自动排水式(零位排液)等多种方法,以满足各种条件的要求。
5.整体结构采用了模块化设计,可灵活组装,且便于运输和安装
6.控制系统采用了DCS技术,可实现现场和远程自动控制。
DU系列橡胶带式真空过滤机技术参数表
系列 | 过滤面积(m²) | 滤带有效宽度(mm) | 过滤有效长度(mm) | 整机总长L(mm) | 机身宽度W(mm) | 机身高度H(mm) | 重量(t) | 真空耗量(m³/min) |
500 | 3 | 500 | 6000 | 10200 | 1250 | 2070 | 6 | 12 |
4 | 8000 | 12200 | 6.5 | 14 | ||||
5 | 10000 | 14200 | 7 | 16 | ||||
6 | 12000 | 16200 | 7.6 | 20 | ||||
600 | 4.8 | 600 | 8000 | 12200 | 1350 | 2070 | 6.8 | 16 |
6 | 10000 | 14200 | 7.5 | 20 | ||||
7.2 | 12000 | 16200 | 8.2 | 22 | ||||
8.4 | 14000 | 18200 | 9.1 | 26 | ||||
1000 | 8 | 1000 | 8000 | 12200 | 1750 | 2070 | 8.8 | 26 |
10 | 10000 | 14200 | 9.6 | 28 | ||||
12 | 12000 | 16200 | 10.4 | 30 | ||||
14 | 14000 | 18200 | 11.1 | 32 | ||||
1300 | 10.4 | 1300 | 8000 | 12200 | 2050 | 2070 | 9.8 | 28 |
13 | 10000 | 14200 | 10.8 | 30 | ||||
15.6 | 12000 | 16200 | 11.5 | 35 | ||||
18.2 | 14000 | 18200 | 13.2 | 38 | ||||
20.8 | 16000 | 20200 | 15.1 | 40 | ||||
1800 | 14.4 | 1800 | 8000 | 12200 | 2550 | 2170 | 10.9 | 32 |
18 | 10000 | 14200 | 12.8 | 38 | ||||
21.6 | 12000 | 16200 | 15.3 | 40 | ||||
25.2 | 14000 | 18200 | 18.8 | 45 | ||||
30.6 | 16000 | 20200 | 22.5 | 50 | ||||
32.4 | 18000 | 22200 | 23.8 | 55 | ||||
2000 | 20 | 2000 | 10000 | 14200 | 2750 | 2170 | 14.2 | 38 |
24 | 12000 | 16200 | 17.8 | 42 | ||||
28 | 14000 | 18200 | 20.2 | 46 | ||||
32 | 16000 | 20200 | 23.6 | 50 | ||||
2500 | 20 | 2500 | 8000 | 12200 | 3250 | 2270 | 14.8 | 40 |
25 | 10000 | 14200 | 18.6 | 45 | ||||
30 | 12000 | 16200 | 22.2 | 50 | ||||
35 | 14000 | 18200 | 26 | 55 | ||||
40 | 16000 | 20200 | 29.8 | 60 | ||||
3000 | 30 | 3000 | 10000 | 14200 | 3750 | 2270 | 22.8 | 50 |
36 | 12000 | 16200 | 27.5 | 55 | ||||
42 | 14000 | 18200 | 32.5 | 60 | ||||
3500 | 35 | 3500 | 10000 | 14200 | 4250 | 2470 | 31.2 | 55 |
42 | 12000 | 16200 | 35.5 | 62 | ||||
49 | 14000 | 18200 | 40.2 | 70 | ||||
4000 | 48 | 4000 | 12000 | 16200 | 4750 | 2470 | 39.5 | 70 |
56 | 14000 | 18200 | 46.8 | 82 | ||||
64 | 16000 | 20200 | 52.6 | 95 |
应用实例表
物料名称 | PH值 | 液固比 | 滤饼含水率% | 生产率~干 |
脱硫石膏 | 6.5 | ≤10 | 750~850.Kg/(㎡.h) | |
石膏浆液 | 1~8 | ≤100mg/t | ≤18℅ | 0.9m3/(㎡.h) |
钾长石 | 1~2/1 | 7.9 | 750~900.Kg/(㎡.h) | |
氯化钾料浆 | ≤1% | 15% | 534Kg/(㎡.h) | |
软钾镁钒 | 6~7 | 28~32% | <20% | |
混合钾 | 6~7 | 38~45% | <20% | |
钾混盐 | 8 | 40% | <20% | |
钾镁肥 | 中性 | 50~55% | 15% | 2400Kg/(㎡.h) |
钾尾盐料浆 | 8 | 25~30% | ≤15% | ≤12.5Kg/(㎡.h) |
硅渣 | 强碱 | 4.5 | ≤33 | 547.2.Kg/(㎡.h) |
硅氟化钠 | 3/1 | 13~18 | 480~800.Kg/(㎡.h) | |
硅铝酸盐晶体浆液 | 11~12 | 150g/L | <60% | 33.3~37.5Kg/(㎡.h) |
硅铝粉 | 碱性 | 20~30% | 70% | 0.41m3/(㎡.h) |
拟薄水铝石 | 强碱 | 8/1 | 58 | 48.Kg/(㎡.h) |
氢氧化铝 | 强碱 | 4/1 | 13~16 | 560.Kg/(㎡.h) |
五氧化二铝 | 3/1 | 31 | 278.4.Kg/(㎡.h) | |
铝钒土 | 5/1~4/1 | 25.4~27 | 2720.Kg/(㎡.h) | |
硫酸铝残硅 | 1.5/1 | 35 | 320.Kg/(㎡.h) | |
硫酸铝残渣 | 1.5/1 | 25~44 | 154.56.Kg/(㎡.h) | |
氢氧化铝种子浆液 | 碱性 | 220~400g/L | ≤16% | 3m3/(㎡.h) |
氢氧化铝硅渣 | 碱性 | ~40% | 200~320Kg/(㎡.h) | |
铝酸钙 | 碱性 | 5.16% | ~40 | 1.33m3/(㎡.h) |
氧化铝 | 130g/L | ≥800g/L | ≤8% | 92.6Kg/(㎡.h) |
氧化锌 | 10/1 | 50.1 | 121.44.Kg/(㎡.h) | |
粗摒化锌 | 4/1 | 21.5 | 372.Kg/(㎡.h) | |
硫酸锌矿浆 | 5/1 | 42~48 | 499.2.Kg/(㎡.h) | |
有色金属含锌废浆 | 22.8/1 | 86~88 | 118.4.Kg/(㎡.h) | |
含锌废浆 | 22.8/1 | 87.2~89.5 | 216.Kg/(㎡.h) | |
次氧化锌脱砷 碱浸 | 4/1,10/1 | 42.4,38 | 161.6,354.2.Kg/(㎡.h) | |
氧化锌悬浮液 | 2.5/1 | 40.3 | 45.12.Kg/(㎡.h) | |
含锌和含铁 百渣 | 碱性 | 3.5/1,3/1 | 45.1,48.2 | 43.52,36.48.Kg/(㎡.h) |
硫酸锌 | 酸性 | 2.5~3% | 25~30% | 625Kg/(㎡.h) |
氧化锰还原酸侵矿浆 | 3/1 | 43.06 | 141.536.Kg/(㎡.h) | |
锰矿 | 2/1 | 13~15 | 1200~1600.Kg/(㎡.h) | |
电解二氧化锰 | 6~8 | 30~40 | <20% | |
磁铁矿 | 2.5/1~4/1 | 6.6 | 800~1600.Kg/(㎡.h) | |
精铁矿 | 2/1~1.5/1 | 7~9 | 3200~4800.Kg/(㎡.h) | |
硫精矿 | 4/1~2.5/1 | 10.63 | 576~960.Kg/(㎡.h) | |
柠檬酸(硫酸钙) | 4 | 5/1~3/1 | 14 | 412.8.Kg/(㎡.h) |
硫酸污泥 | 1.5/1 | 35~38 | 1064~1248.Kg/(㎡.h) | |
牛皮渣(硫酸铬) | 44.1/1 | 68 | 120.Kg/(㎡.h) | |
硫酸污泥 | 1.5/1 | 35~50 | 1064.Kg/(㎡.h) | |
硫酸锶 | 9~10 | 20~25% | <28% | 0.53m3/(㎡.h) |
硫酸钙浆液 | 7~9 | 8~10% | ≤16% | 0.47-0.59m3/(㎡.h) |
硫酸锆浆料 | 酸性 | 20% | 520Kg/(㎡.h) | |
硫酸镍矿 | 1~1.5 | 30~40% | <20% | |
硫化钠 | 0.3m3/(㎡.h) | |||
硫化碱 | >7.5 | 25% | 20% | |
硫化碱泥 | >7.5 | 30% | 20% | 0.27m3/(㎡.h) |
铜精矿 | 5 | 4/1~2.5/1 | 11 | 640~960.Kg/(㎡.h) |
铜浸出液 | 酸性 | 40% | 2.4m3/(㎡.h) | |
铜浸出矿浆 | 3:01 | |||
铜矿浸出 | 酸性 | 30~35% | 22% | 0.03m3/(㎡.h) |
铜尾矿 | 5~6 | ~20% | 500T/d | |
金铜矿 | 强碱 | 16% | 1.14m3/(㎡.h) | |
黄金洗铜 | 25~28% | m3/(㎡.h) | ||
金尾矿 | 中性 | 9/1~4/1 | 20.4 | 4800~800.Kg/(㎡.h) |
金精矿 | 1 | 2/1 | 23~25 | 177.6.Kg/(㎡.h) |
金钢砂 | 40 | 6~9 | 2400~3200.Kg/(㎡.h) | |
烟煤灰 | 10/1 | 18.7 | 7.8m³(㎡.h) | |
含氟石灰 | 4/1~5/1 | 40~49 | 320~896.Kg/(㎡.h) | |
石墨矿灰渣 | 3/1 | 31 | 278.4.Kg/(㎡.h) | |
烧煤乙尘灰浆 | 6/1 | 30.3~36.6 | 1257~1544.Kg/(㎡.h) | |
粉煤灰 | <500mg/m3 | ≤50% | ||
煤灰水 | 25% | ~50% | ||
甲醇煤灰水 | 中性 | 500mg/L | <50% | |
灰浆 | 20% | 3000~35000kg | ||
细灰 | 弱酸性 | 29% | 45% | |
灰渣 | 8WT% | 45~60% | 1200~1333Kg/(㎡.h) | |
磷酸钙矿浆 | 3.5/1 | 20.5 | 552.Kg/(㎡.h) | |
溶性磷肥 | 2/1~5/1 | 6~9 | 1600~3200.Kg/(㎡.h) | |
磷石膏 | 4/1~5/1 | 18~21 | 1280.Kg/(㎡.h) | |
磷矿 | 中性 | 2/1~1.6/1 | 11 | 1280~1600.Kg/(㎡.h) |
磷酸氢钙 | 1.2-1.6 | 10% | ﹤40℅ | 0.67-0.83m3/(㎡.h) |
磷石膏 | 18-30 | ≤27℅ | 1.53T/(㎡.h) | |
磷酸料浆 | 酸性 | 40% | 30% | 1.6m3/(㎡.h) |
磷酸 | ~4 | 30% | <25% | 30.4~45.6Kg/(㎡.h) |
草甘磷 | 1 | 0.5:0.5 | ≤14% | 182Kg/(㎡.h) |
磷石膏渣浆 | 1~2 | 25~30% | 6.25m3/(㎡.h) | |
磷精矿 | 中性 | 30%以上 | <17% | |
磷精矿尾矿 | 中性 | 30% | ≤30% | |
白碳黑 | 3% | 80.5 | 150.Kg/(㎡.h) | |
硝酸碳肥酸不溶液 | 1.55/1 | 6.8 | 1144.Kg/(㎡.h) | |
碳酸锂 | ≥11 | 20% | ≤45% | |
碳黑水 | 3-7% | ≤70℅ | 0.55-1.55m3/(㎡.h) | |
碳酸锶矿浆 | 9~10 | 20~25% | 28% | 100Kg/(㎡.h) |
碳酸盐 | 5~5.5 | 8~10% | ≤40% | |
碳酸锆 | 碱性 | 15~20% | 714.2Kg/(㎡.h) | |
碳酸钠 | 12 | ~250g/L | ≤35% | |
碳酸钴 | 8% | 0.17~0.25m3/(㎡.h) | ||
LAY分子筛料浆 | 3.5~10 | 70~90g/L | ≤70% | 0.21~0.25m3/(㎡.h) |
NaY分子筛 | 5%以下 | |||
分子筛 | ||||
烧碱和CuS混合液 | 4/1 | 17.6 | 665.6.Kg/(㎡.h) | |
镍酸碱 | 1~1.5 | 5~6.2g/c | ≤30% | |
圭碱 | 碱 | 10% | 16% | 10.3m3/(㎡.h) |
重碱 | 强碱 | 10% | 4.26m3/(㎡.h) | |
碱化后重碱 | 强碱 | 10~15% | ≤18/20% | 824Kg/(㎡.h) |
乙三酸钠 | 7 | 1-2% | 2m3/(㎡.h) | |
钠盐 | 30% | 35% | 667Kg/(㎡.h) | |
柠檬酸(发酵液) | 2.81/1 | 24 | 368.Kg/(㎡.h) | |
柠檬酸(钙盐) | 4/1 | 13 | 251.2.Kg/(㎡.h) | |
柠檬酸发酵液 | 75% | 0.83m3/(㎡.h) | ||
柠檬酸中和液 | 酸度50% | ≤60% | 167Kg/(㎡.h) | |
镍精矿 | 4~5 | 20m3/(㎡.天) | ||
镍钼矿渣 | 弱碱性 | 213Kg/(㎡.h) | ||
谷酸铵结晶液 | 4~5 | 40~50% | 18% | 1.22m3/(㎡.h) |
谷氨酸钴晶液 | 3~4 | ~40% | 15~18% | |
锂长石 | 40% | ≤12% | 2000~2400Kg/(㎡.h) | |
钼矿 | 13 | 0.99m3/(㎡.h) | ||
钼酸 | >1(0.5) | 1:01 | 25% | |
氧化钼 | 含氯离子 | >30% | <10% | 55.5Kg/(㎡.h) |
钼镍矿 | ~20% | 0.48m3/(㎡.h) | ||
草酸钴 | 1~1.5 | 35~45克/L | ≤35% | |
草酸钴浆液 | 1~2 | 10% | ≤40% | |
末次赤泥 | 13 | 1571Kg/(㎡.h) | ||
拜尔法赤泥 | 强碱 | 320~400g/L | 35~40% | 1.43m3/(㎡.h) |
烧结法赤泥 | 20~400g/L | 40% | 5.14m3/(㎡.h) | |
赤泥 | 200~450g/L | ≤40% | 1.5t-干赤泥/m2 | |
盐泥 | 中性 | 3.95m3/(㎡.h) | ||
油田油泥 | 7~8 | ~20% | 53% | 0.17m3/(㎡.h) |
污泥 | 2g/l | ≤45℅ | 1.34m3/(㎡.h) | |
生化污泥 | 99% | ﹤80℅ | 0.8-1.2m3/(㎡.h) | |
转炉污泥 | / | 20 | 163.2.Kg/(㎡.h) | |
烧结泥渣 | 2/1 | 21 | 132.8.Kg/(㎡.h) | |
氨泥 | 2.82/1 | 60~63 | 1080.Kg/(㎡.h) | |
苛化泥 | 4/1 | 45~50 | 425~980.Kg/(㎡.h) | |
湿法水泥 | 2/1 | 15~19 | 1259.2.Kg/(㎡.h) | |
氧化镁 | ||||
钛精矿 | 30~35% | <8% | 550Kg/(㎡.h) | |
选煤精煤 | 4/1 | 21.4 | 348.8.Kg/(㎡.h) | |
选煤尾煤 | 6/1 | 23 | 160.Kg/(㎡.h) | |
煤干石 | 0.2~0.4 | 50% | 18~22% | |
精煤 | 中性 | ≤26% | 1.875m3/(㎡.h) | |
水解渣 | 10/1 | 70.2~73.1 | 338.5.Kg/(㎡.h) | |
蔗渣 | 10/1 | 74~78 | 480.Kg/(㎡.h) | |
细渣 | 1222Kg/(㎡.h) | |||
仲钨酸铵 | 2/1 | 70 | 320.Kg/(㎡.h) | |
荧光材料酸洗 | 2/1 | 28 | 296.Kg/(㎡.h) | |
硬脂酸铅 | 5/1 | 58 | 2400.Kg/(㎡.h) | |
色酸AS | 12/1 | 30 | 155.2.Kg/(㎡.h) | |
酸浸 | 酸性 | 1.85m3/(㎡.h) | ||
有机酸 | 1.04m3/(㎡.h) | |||
盐酸料浆 | 酸性 | 20% | 12% | 1m3/(㎡.h) |
4A沸石 | 11~12 | 80~100g/L | ≤40 | 262.4.Kg/(㎡.h) |
荧石粉 | 2/1 | 10 | 1280.Kg/(㎡.h) | |
石英砂 | 2.3 | 15~20 | 6~9 | 1280~1600.Kg/(㎡.h) |
光卤石 | 8 | ≤40% | <20% | 2311Kg/(㎡.h) |
ABS(丙烯腈-丁二烯-苯乙烯共聚物) | 浆液浓度 | 38~59 | 生产效率(湿)Kg(㎡.h) | |
聚苯乙烯 | 30~50 | 8~14 | 1600~3200.Kg/(㎡.h) | |
PVA(聚乙烯醇) | 10~15 | 53~62 | 144~192.Kg/(㎡.h) | |
硝基葸醌 | 4.26/1 | / | 288.Kg/(㎡.h) | |
四硝基间甲苯 | 10/1 | 240~340.8.Kg/(㎡.h) | ||
庆大霉素发酵液 | 1/1~2/1 | 32.1 | 124.5.Kg/(㎡.h) | |
生物发酵液 | 4.5~5.5 | 2~5% | ||
种分玛瑙种子 | 200~400g/L | ≤18 | 1094.4.Kg/(㎡.h) | |
拜尔法氢氧化种子 | 400~800g/L | ≤14 | 3200.Kg/(㎡.h) | |
偶氯有机染料 | 30/1~20/1 | 68 | 160.Kg/(㎡.h) | |
ABS树脂 | 10/1 | 34~36 | 272.Kg/(㎡.h) | |
盐铵 | 4/1 | 16~18 | 1600~3000.Kg/(㎡.h) | |
铀冶炼 | 0.6/1~1.3/1 | 16~20 | 667.2.Kg/(㎡.h) | |
砂料 | 4/1 | 18.2 | 1142.4.Kg/(㎡.h) | |
含钮矿物 | 1.45/1 | 25.4 | 96.Kg/(㎡.h) | |
活性白土 | 4/1 | 49.2 | v | |
黄砂 | / | 4~6 | 1072~1280.Kg/(㎡.h) | |
季戊四醇 | 20~25 | 22~38 | 188~345.Kg/(㎡.h) | |
德士古黑水 | 8~9 | 25-30﹪ | ≤60℅ | 1.11T/(㎡.h) |
水和肼 | 碱性 | 30~40 | 10~15% | 266.7Kg/(㎡.h) |
除草剂 | 0-1 | 20~30% | ≤23% | 0.64m3/(㎡.h) |
五氧化二钒 | 2 | 2:01 | <25% |
