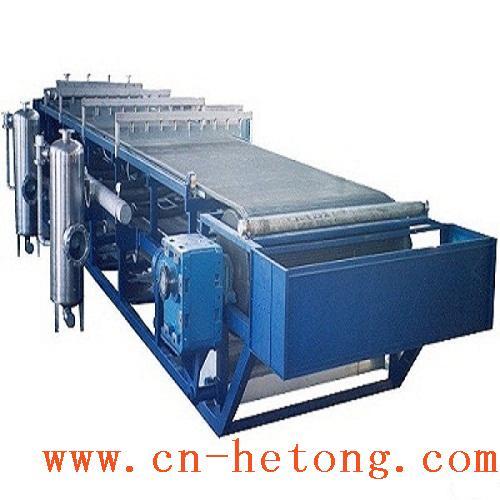

真空带式过滤机是我厂在引进国外同类产品技术基础上,自主开发的一种过滤固液分离设备。该设备采用了固定真空盒,胶带在真空盒上滑动,真空盒与胶带间构成运动密封的结构型式。它能连续自动完成过滤、滤饼洗涤、卸渣、滤布再生等工艺操作,并且母液有与滤饼洗涤液可以分段收集。具有过滤效率高、生产能力大、洗涤效率好,滤饼水分低、操作灵活、维护简单等优点。胶带机经我厂多年改进和完善,产品的技术性能和质量已达到了国际先进水平,已广泛应用于冶金、矿山、化工、电厂湿法烟气脱硫、煤化工、造纸、食品、制药及环保等行业。

适用对象: 矿冶|化肥|医药|染料|制碱|发酵|稀土|无机盐|造纸|环保|污水处理|固液分离|烟气脱硫|尾矿干排|化工脱水






1.环型橡胶排液带,抗拉强度大,使用寿命长。

2.真空盒和胶带间设有环形摩擦带,并以水进行密封和润滑,可维持较高的真空度,并有利于减少摩擦带的摩擦。

3.胶带采用心轴式密封托辊或水膜支撑,减少了运行阻力,有利于延长胶带的使用寿命。

4.真空排液灌采用自由落差式(高位排液),自动排水式(零位排液)等多种方法,以满足各种条件的要求。

5.整体结构采用了模块化设计,可灵活组装,且便于运输和安装

6.控制系统采用了DCS技术,可实现现场和远程自动控制。

DU系列橡胶带式真空过滤机技术参数表

系列

过滤面积(m²)

滤带有效宽度(mm)

过滤有效长度(mm)

整机总长L(mm)

机身宽度W(mm)

机身高度H(mm)

重量(t)

真空耗量(m³/min)

500

3

500

6000

10200

1250

2070

6

12

4

8000

12200

6.5

14

5

10000

14200

7

16

6

12000

16200

7.6

20

600

4.8

600

8000

12200

1350

2070

6.8

16

6

10000

14200

7.5

20

7.2

12000

16200

8.2

22

8.4

14000

18200

9.1

26

1000

8

1000

8000

12200

1750

2070

8.8

26

10

10000

14200

9.6

28

12

12000

16200

10.4

30

14

14000

18200

11.1

32

1300

10.4

1300

8000

12200

2050

2070

9.8

28

13

10000

14200

10.8

30

15.6

12000

16200

11.5

35

18.2

14000

18200

13.2

38

20.8

16000

20200

15.1

40

1800

14.4

1800

8000

12200

2550

2170

10.9

32

18

10000

14200

12.8

38

21.6

12000

16200

15.3

40

25.2

14000

18200

18.8

45

30.6

16000

20200

22.5

50

32.4

18000

22200

23.8

55

2000

20

2000

10000

14200

2750

2170

14.2

38

24

12000

16200

17.8

42

28

14000

18200

20.2

46

32

16000

20200

23.6

50

2500

20

2500

8000

12200

3250

2270

14.8

40

25

10000

14200

18.6

45

30

12000

16200

22.2

50

35

14000

18200

26

55

40

16000

20200

29.8

60

3000

30

3000

10000

14200

3750

2270

22.8

50

36

12000

16200

27.5

55

42

14000

18200

32.5

60

3500

35

3500

10000

14200

4250

2470

31.2

55

42

12000

16200

35.5

62

49

14000

18200

40.2

70

4000

48

4000

12000

16200

4750

2470

39.5

70

56

14000

18200

46.8

82

64

16000

20200

52.6

95

应用实例表

物料名称

PH值

液固比

滤饼含水率%

生产率~干

脱硫石膏

6.5


≤10

750~850.Kg/(㎡.h)

石膏浆液

1~8

≤100mg/t

≤18℅

0.9m3/(㎡.h)

钾长石


1~2/1

7.9

750~900.Kg/(㎡.h)

氯化钾料浆


≤1%

15%

534Kg/(㎡.h)

软钾镁钒

6~7

28~32%

<20%


混合钾

6~7

38~45%

<20%


钾混盐

8

40%

<20%


钾镁肥

中性

50~55%

15%

2400Kg/(㎡.h)

钾尾盐料浆

8

25~30%

≤15%

≤12.5Kg/(㎡.h)

硅渣

强碱

4.5

≤33

547.2.Kg/(㎡.h)

硅氟化钠


3/1

13~18

480~800.Kg/(㎡.h)

硅铝酸盐晶体浆液

11~12

150g/L

<60%

33.3~37.5Kg/(㎡.h)

硅铝粉

碱性

20~30%

70%

0.41m3/(㎡.h)

拟薄水铝石

强碱

8/1

58

48.Kg/(㎡.h)

氢氧化铝

强碱

4/1

13~16

560.Kg/(㎡.h)

五氧化二铝


3/1

31

278.4.Kg/(㎡.h)

铝钒土


5/1~4/1

25.4~27

2720.Kg/(㎡.h)

硫酸铝残硅


1.5/1

35

320.Kg/(㎡.h)

硫酸铝残渣


1.5/1

25~44

154.56.Kg/(㎡.h)

氢氧化铝种子浆液

碱性

220~400g/L

≤16%

3m3/(㎡.h)

氢氧化铝硅渣

碱性


~40%

200~320Kg/(㎡.h)

铝酸钙

碱性

5.16%

~40

1.33m3/(㎡.h)

氧化铝

130g/L

≥800g/L

≤8%

92.6Kg/(㎡.h)

氧化锌


10/1

50.1

121.44.Kg/(㎡.h)

粗摒化锌


4/1

21.5

372.Kg/(㎡.h)

硫酸锌矿浆


5/1

42~48

499.2.Kg/(㎡.h)

有色金属含锌废浆


22.8/1

86~88

118.4.Kg/(㎡.h)

含锌废浆


22.8/1

87.2~89.5

216.Kg/(㎡.h)

次氧化锌脱砷 碱浸
工艺中的物料 沉砷


4/1,10/1

42.4,38

161.6,354.2.Kg/(㎡.h)

氧化锌悬浮液


2.5/1

40.3

45.12.Kg/(㎡.h)

含锌和含铁 百渣
两种悬浮液 黑渣

碱性

3.5/1,3/1

45.1,48.2

43.52,36.48.Kg/(㎡.h)

硫酸锌

酸性

2.5~3%

25~30%

625Kg/(㎡.h)

氧化锰还原酸侵矿浆


3/1

43.06

141.536.Kg/(㎡.h)

锰矿


2/1

13~15

1200~1600.Kg/(㎡.h)

电解二氧化锰

6~8

30~40

<20%


磁铁矿


2.5/1~4/1

6.6

800~1600.Kg/(㎡.h)

精铁矿


2/1~1.5/1

7~9

3200~4800.Kg/(㎡.h)

硫精矿


4/1~2.5/1

10.63

576~960.Kg/(㎡.h)

柠檬酸(硫酸钙)

4

5/1~3/1

14

412.8.Kg/(㎡.h)

硫酸污泥


1.5/1

35~38

1064~1248.Kg/(㎡.h)

牛皮渣(硫酸铬)


44.1/1

68

120.Kg/(㎡.h)

硫酸污泥


1.5/1

35~50

1064.Kg/(㎡.h)

硫酸锶

9~10

20~25%

<28%

0.53m3/(㎡.h)

硫酸钙浆液

7~9

8~10%

≤16%

0.47-0.59m3/(㎡.h)

硫酸锆浆料

酸性

20%


520Kg/(㎡.h)

硫酸镍矿

1~1.5

30~40%

<20%


硫化钠




0.3m3/(㎡.h)

硫化碱

>7.5

25%

20%


硫化碱泥

>7.5

30%

20%

0.27m3/(㎡.h)

铜精矿

5

4/1~2.5/1

11

640~960.Kg/(㎡.h)

铜浸出液

酸性

40%


2.4m3/(㎡.h)

铜浸出矿浆


3:01



铜矿浸出

酸性

30~35%

22%

0.03m3/(㎡.h)

铜尾矿

5~6

~20%

500T/d


金铜矿

强碱

16%


1.14m3/(㎡.h)

黄金洗铜



25~28%

m3/(㎡.h)

金尾矿

中性

9/1~4/1

20.4

4800~800.Kg/(㎡.h)

金精矿

1

2/1

23~25

177.6.Kg/(㎡.h)

金钢砂


40

6~9

2400~3200.Kg/(㎡.h)

烟煤灰


10/1

18.7

7.8m³(㎡.h)

含氟石灰


4/1~5/1

40~49

320~896.Kg/(㎡.h)

石墨矿灰渣


3/1

31

278.4.Kg/(㎡.h)

烧煤乙尘灰浆


6/1

30.3~36.6

1257~1544.Kg/(㎡.h)

粉煤灰


<500mg/m3

≤50%


煤灰水


25%

~50%


甲醇煤灰水

中性

500mg/L

<50%


灰浆


20%


3000~35000kg

细灰

弱酸性

29%

45%


灰渣


8WT%

45~60%

1200~1333Kg/(㎡.h)

磷酸钙矿浆


3.5/1

20.5

552.Kg/(㎡.h)

溶性磷肥


2/1~5/1

6~9

1600~3200.Kg/(㎡.h)

磷石膏


4/1~5/1

18~21

1280.Kg/(㎡.h)

磷矿

中性

2/1~1.6/1

11

1280~1600.Kg/(㎡.h)

磷酸氢钙

1.2-1.6

10%

﹤40℅

0.67-0.83m3/(㎡.h)

磷石膏


18-30

≤27℅

1.53T/(㎡.h)

磷酸料浆

酸性

40%

30%

1.6m3/(㎡.h)

磷酸

~4

30%

<25%

30.4~45.6Kg/(㎡.h)

草甘磷

1

0.5:0.5

≤14%

182Kg/(㎡.h)

磷石膏渣浆

1~2

25~30%


6.25m3/(㎡.h)

磷精矿

中性

30%以上

<17%


磷精矿尾矿

中性

30%

≤30%


白碳黑


3%

80.5

150.Kg/(㎡.h)

硝酸碳肥酸不溶液


1.55/1

6.8

1144.Kg/(㎡.h)

碳酸锂

≥11

20%

≤45%


碳黑水


3-7%

≤70℅

0.55-1.55m3/(㎡.h)

碳酸锶矿浆

9~10

20~25%

28%

100Kg/(㎡.h)

碳酸盐

5~5.5

8~10%

≤40%


碳酸锆

碱性

15~20%


714.2Kg/(㎡.h)

碳酸钠

12

~250g/L

≤35%


碳酸钴


8%


0.17~0.25m3/(㎡.h)

LAY分子筛料浆

3.5~10

70~90g/L

≤70%

0.21~0.25m3/(㎡.h)

NaY分子筛



5%以下


分子筛





烧碱和CuS混合液


4/1

17.6

665.6.Kg/(㎡.h)

镍酸碱

1~1.5

5~6.2g/c

≤30%


圭碱

10%

16%

10.3m3/(㎡.h)

重碱

强碱

10%


4.26m3/(㎡.h)

碱化后重碱

强碱

10~15%

≤18/20%

824Kg/(㎡.h)

乙三酸钠

7

1-2%


2m3/(㎡.h)

钠盐


30%

35%

667Kg/(㎡.h)

柠檬酸(发酵液)


2.81/1

24

368.Kg/(㎡.h)

柠檬酸(钙盐)


4/1

13

251.2.Kg/(㎡.h)

柠檬酸发酵液



75%

0.83m3/(㎡.h)

柠檬酸中和液

酸度50%


≤60%

167Kg/(㎡.h)

镍精矿

4~5



20m3/(㎡.天)

镍钼矿渣

弱碱性



213Kg/(㎡.h)

谷酸铵结晶液

4~5

40~50%

18%

1.22m3/(㎡.h)

谷氨酸钴晶液

3~4

~40%

15~18%


锂长石


40%

≤12%

2000~2400Kg/(㎡.h)

钼矿

13



0.99m3/(㎡.h)

钼酸

>1(0.5)

1:01

25%


氧化钼

含氯离子

>30%

<10%

55.5Kg/(㎡.h)

钼镍矿



~20%

0.48m3/(㎡.h)

草酸钴

1~1.5

35~45克/L

≤35%


草酸钴浆液

1~2

10%

≤40%


末次赤泥

13



1571Kg/(㎡.h)

拜尔法赤泥

强碱

320~400g/L

35~40%

1.43m3/(㎡.h)

烧结法赤泥


20~400g/L

40%

5.14m3/(㎡.h)

赤泥


200~450g/L

≤40%

1.5t-干赤泥/m2

盐泥

中性



3.95m3/(㎡.h)

油田油泥

7~8

~20%

53%

0.17m3/(㎡.h)

污泥


2g/l

≤45℅

1.34m3/(㎡.h)

生化污泥


99%

﹤80℅

0.8-1.2m3/(㎡.h)

转炉污泥


/

20

163.2.Kg/(㎡.h)

烧结泥渣


2/1

21

132.8.Kg/(㎡.h)

氨泥


2.82/1

60~63

1080.Kg/(㎡.h)

苛化泥


4/1

45~50

425~980.Kg/(㎡.h)

湿法水泥


2/1

15~19

1259.2.Kg/(㎡.h)

氧化镁





钛精矿


30~35%

<8%

550Kg/(㎡.h)

选煤精煤


4/1

21.4

348.8.Kg/(㎡.h)

选煤尾煤


6/1

23

160.Kg/(㎡.h)

煤干石

0.2~0.4

50%

18~22%


精煤

中性


≤26%

1.875m3/(㎡.h)

水解渣


10/1

70.2~73.1

338.5.Kg/(㎡.h)

蔗渣


10/1

74~78

480.Kg/(㎡.h)

细渣




1222Kg/(㎡.h)

仲钨酸铵


2/1

70

320.Kg/(㎡.h)

荧光材料酸洗


2/1

28

296.Kg/(㎡.h)

硬脂酸铅


5/1

58

2400.Kg/(㎡.h)

色酸AS


12/1

30

155.2.Kg/(㎡.h)

酸浸

酸性



1.85m3/(㎡.h)

有机酸




1.04m3/(㎡.h)

盐酸料浆

酸性

20%

12%

1m3/(㎡.h)

4A沸石

11~12

80~100g/L

≤40

262.4.Kg/(㎡.h)

荧石粉


2/1

10

1280.Kg/(㎡.h)

石英砂

2.3

15~20

6~9

1280~1600.Kg/(㎡.h)

光卤石

8

≤40%

<20%

2311Kg/(㎡.h)

ABS(丙烯腈-丁二烯-苯乙烯共聚物)


浆液浓度
10~15

38~59

生产效率(湿)Kg(㎡.h)
160~640

聚苯乙烯


30~50

8~14

1600~3200.Kg/(㎡.h)

PVA(聚乙烯醇)


10~15

53~62

144~192.Kg/(㎡.h)

硝基葸醌


4.26/1

/

288.Kg/(㎡.h)

四硝基间甲苯


10/1


240~340.8.Kg/(㎡.h)

庆大霉素发酵液


1/1~2/1

32.1

124.5.Kg/(㎡.h)

生物发酵液

4.5~5.5


2~5%


种分玛瑙种子


200~400g/L

≤18

1094.4.Kg/(㎡.h)

拜尔法氢氧化种子


400~800g/L

≤14

3200.Kg/(㎡.h)

偶氯有机染料


30/1~20/1

68

160.Kg/(㎡.h)

ABS树脂


10/1

34~36

272.Kg/(㎡.h)

盐铵


4/1

16~18

1600~3000.Kg/(㎡.h)

铀冶炼


0.6/1~1.3/1

16~20

667.2.Kg/(㎡.h)

砂料


4/1

18.2

1142.4.Kg/(㎡.h)

含钮矿物


1.45/1

25.4

96.Kg/(㎡.h)

活性白土


4/1

49.2

v

黄砂


/

4~6

1072~1280.Kg/(㎡.h)

季戊四醇


20~25

22~38

188~345.Kg/(㎡.h)

德士古黑水

8~9

25-30﹪

≤60℅

1.11T/(㎡.h)

水和肼

碱性

30~40

10~15%

266.7Kg/(㎡.h)

除草剂

0-1

20~30%

≤23%

0.64m3/(㎡.h)

五氧化二钒

2

2:01

<25%



工程案例










企业文化

企业胜败观:成不骄 败不馁 成有战绩 败有提升

企业精神: 敢想 敢做 敢拼 敢干

企业价值观: 勇于担当 敢于奉献 团队和谐

企业核心竞争力: 团队是本 信誉是帆 质量是根

企业管理理念: 抓细节 控流程 把格局

企业宗旨: 用创新升级自我 把努力变为果实

企业战略: 以品牌树形象 以质量赢口碑

企业人生观: 孝顺父母 尊重他人 感恩社会

企业创新观: 不断创新 不断进取 不断适应

企业质量观: 筑质量长城 兴核通百年

企业服务: 提高售后服务质量 提升客户满意程度

企业使命: 让奋斗成为一种习惯



品牌
核通
型号
DU型
有效过滤面积
1㎡-120㎡
过滤精度
高效过滤、精密过滤
过滤类型
真空带式
过滤介质
无纺布、涤纶、丙纶
材质
碳钢喷漆,碳钢衬胶,碳钢衬塑,不锈钢
规格尺寸
按客户要求设计
产品颜色
按客户要求
适用粘度
根据物料特性
工作压力
根据工作环境需要
工作温度
根据实际工作环境需要
产品重量
按实际重量计算
适应对象
矿冶|化肥|医药|染料|制碱|发酵|稀土|无机盐|造纸|环保|化工|新能源
设备用途
固液分离|选煤|干燥过滤|药液过滤|烟气脱硫|尾矿干排|化工脱水
月销量
30
