立式压滤机设备简介及特点

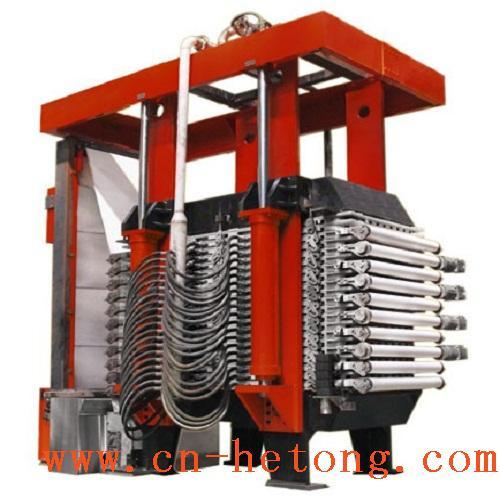

HVPF立式全自动压滤机是一种高效、节能、自动化程度高的固液分离设备。广泛应用在矿山、冶金、化工、医药、食品等行业。各设备利用泵的压力、物料的重力以及气压或水压的作用,在滤布两侧形成压差,从而实现高效固液分离。


立式压滤机特点:

1) 滤板层叠式结构,采用导向装置,运行平稳;

2) 过滤,挤压,洗涤,干燥,卸料,滤布再生整个运行过程可连续自动完成;

3) 对各种粘细物料及要求滤饼含湿低的场合效果尤为显著;

4) 动力机构采用液压控制,设备运行可靠;

5) 采用PLC+触摸屏+自动阀门控制,具有操作灵活,简便等特点。降低了生产成本和劳动

强度;

6) 结构紧凑,占地面积小,使用压力大,工作效率高;


立式压滤机工艺图:

立式压滤机功能描述:目前已广泛应用于矿山精矿及尾矿脱水,冶炼、化工行业氧化物、电解渣、浸出渣、炉渣的脱水及环保污水污泥废酸处理等。


立式压滤机工作原理:

1)过滤阶段:当过滤板框关闭后,料浆经过料浆管被泵入滤腔。滤液透过滤布进入滤液腔,再经滤液软管到达滤液总管后排出;同时,滤腔内形成滤饼。

2)挤压阶段:高压水通过高压水软管进入隔膜上腔,使隔膜向滤饼挤压,从而将滤饼中的液体挤出。

3)洗涤阶段:洗涤液经过料浆管被泵送到过滤腔;再穿过滤饼和滤布后流入排放管。


4)空气干燥:通过滤饼的气流携带水气,最大限度降低滤饼水份,同时排空滤液腔。

滤饼排放:当干燥过程完成后,组件打开,驱动机构带动滤布运行,滤饼随布从两边卸出。

设计选型指南:

HVPF立式压滤机外型尺寸图及技术参数

供货范围及现场安装要求:
由主机;液压站;水站;气水混合恒压反冲洗系统;控制系统等组成。

1) 本机必须安装在坚固的平整的钢筋混凝土上,或坚实的钢架基础上。基础大小及有关尺寸参照安装示意图以及基础图。地基深由用户根据实际情况自行确定。主机应由专业人员起吊,应防止撞击、划伤主机上设备。安装时应用水平仪在轴上校正主机水平并紧固同时安装其它设备。

2) 本机供气: 微粒小于5微米,压力 0.5-0.6MPa,气量:参考装配图说明。

3) 水: 最大固体含 5ppm,固体微粒小于50um,压力在3.5-6bar供量为参考装配图说明

4) 供应电力:3 相/380V±5%,单相/220V±5%,50Hz。

5) 工作环境: 本机使用工作环境为 5~45℃,不能冰冻。


应用及案例目前已广泛应用于各种矿山精矿及尾矿脱水;冶炼、化工行业氧化物、电解液、炉渣的脱水及环保污水污泥废酸处理等。


品牌
核通
型号
HVPF型
有效过滤面积
1㎡-240㎡
过滤精度
高效过滤、精密过滤
过滤类型
挤压
过滤介质
过滤板
材质
碳钢喷漆,碳钢衬胶,碳钢衬塑,不锈钢
规格尺寸
按客户要求设计
产品颜色
按客户要求
适用粘度
根据物料特性
工作压力
根据工作环境需要
工作温度
根据实际工作环境需要
产品重量
按实际重量计算
适应对象
矿冶|化肥|医药|染料|制碱|发酵|稀土|无机盐|造纸|环保|化工|新能源
设备用途
固液分离|选煤|干燥过滤|药液过滤|烟气脱硫|尾矿干排|化工脱水
月销量
15
